إن إنتاجية المواد وتوحيد الويب يحددان الربحية على أرضية التصنيع غير المنسوجة. يُترجم ترسب الألياف الزائد عند حواف الويب مباشرةً إلى مواد خام مهدرة وتعرض المعالجة النهائية للخطر. إن الفيزياء المتأصلة في معدات الطبقات - على وجه التحديد تباطؤ وتسريع النقل عند نقاط الانعكاس - تخلق بشكل طبيعي ملف تعريف وزن 'عظم الكلب'. يؤدي تراكم الحواف المتقاطعة إلى إجبار المشغلين على زيادة حواف الحواف، مما يؤدي إلى تضخيم تكاليف المواد الخام بشكل مصطنع وتقليل كفاءة الخط بشكل عام.
ويتطلب حل هذه المشكلة تجاوز الضمادات الميكانيكية الأساسية. يقوم هذا الدليل بتقييم كل من التعديلات التشغيلية وتقنيات التنميط الحركية المتقدمة المطلوبة لتسوية ملف الوزن ذي الاتجاه المتقاطع (CD)، وتقليل نفايات القطع، وتثبيت الشبكة غير المنسوجة للتطبيقات عالية الأداء.
التنميط الحركي هو المعيار: يعتمد التخفيض الحديث لتراكم الحواف على اختلافات سرعة النقل التي تحركها المؤازرة لإيداع ألياف أقل أثناء فترات سكون الانعكاس.
الجودة الأولية تملي النجاح النهائي: يعد توحيد شبكة البطاقة والتحكم المناسب في المسودة من المتطلبات الأساسية؛ لا يمكن لللابر المتقاطع إصلاح شبكة من الورق غير المستوية بشكل أساسي.
يتم قياس عائد الاستثمار من خلال تقليل حواف الحواف: يعتمد تبرير ترقيات المعدات أو التعديلات التحديثية على حساب النسبة الدقيقة لمخلفات حواف الحواف وتوفير المواد الخام الناتجة.
تعمل أنظمة الحلقة المغلقة على تخفيف خطأ المشغل: يؤدي دمج الماسحات الضوئية للوزن المضمنة مع نظام التحكم الخاص بآلة الطحن المتداخلة إلى توفير تصحيح تلقائي لملف التعريف في الوقت الحقيقي.
جدول المحتويات
إن فهم القيود الميكانيكية لللف المتقاطع التقليدي يحدد معايير النجاح الأساسية لتوحيد الويب. يعمل نظام الطبقات الميكانيكية القياسي على حلقة متواصلة من المآزر التي تنقل شبكة منفوشة دقيقة وتطويها على ساحة أرضية تتحرك بزاوية 90 درجة. الهدف الأساسي هو بناء الوزن النهائي للنسيج (GSM) وعرضه. إن الحركة الجسدية المطلوبة لتحقيق عملية الطي هذه تقدم تناقضات متأصلة. إن التحديد الدقيق لمكان وكيفية حدوث هذه التناقضات يسمح لفرق الإنتاج باستهداف السبب الجذري بدلاً من معالجة الأعراض.
تنبع المشكلة الأساسية من آليات نقل الطبقات. عندما تتحرك العربة عبر عرض ساحة الأرضية، يجب أن تتوقف في النهاية وتعكس اتجاهها. يخلق هذا التسلسل الميكانيكي عنق الزجاجة في توزيع الألياف. تتم العملية في تسلسل محدد:
يقترب الحامل من عرض الحافة المحدد بأقصى سرعة تشغيلية.
يبدأ نظام القيادة في التباطؤ لإيقاف كتلة النقل تمامًا.
تصل سرعة العربة إلى الصفر لمدة جزء من الثانية عند نقطة الانعكاس.
يقوم نظام القيادة بتسريع العربة مرة أخرى في الاتجاه المعاكس.
تستعيد العربة السرعة التشغيلية الكاملة أثناء تحركها نحو مركز ساحة الأرضية.
أثناء هذا التحول الميكانيكي الذي يستغرق أجزاء من الثانية، يقضي حامل الحامل وقتًا أطول على حواف الويب مما يقضيه على المركز. ونحن نشير إلى هذا باسم وقت السكون. نظرًا لأن آلة التمشيط في اتجاه المنبع تستمر في تغذية الويب بسرعة ثابتة، فإن وقت المكوث الممتد عند نقاط الانعكاس يجبر الجهاز على ترسيب الألياف الزائدة عند الحواف.

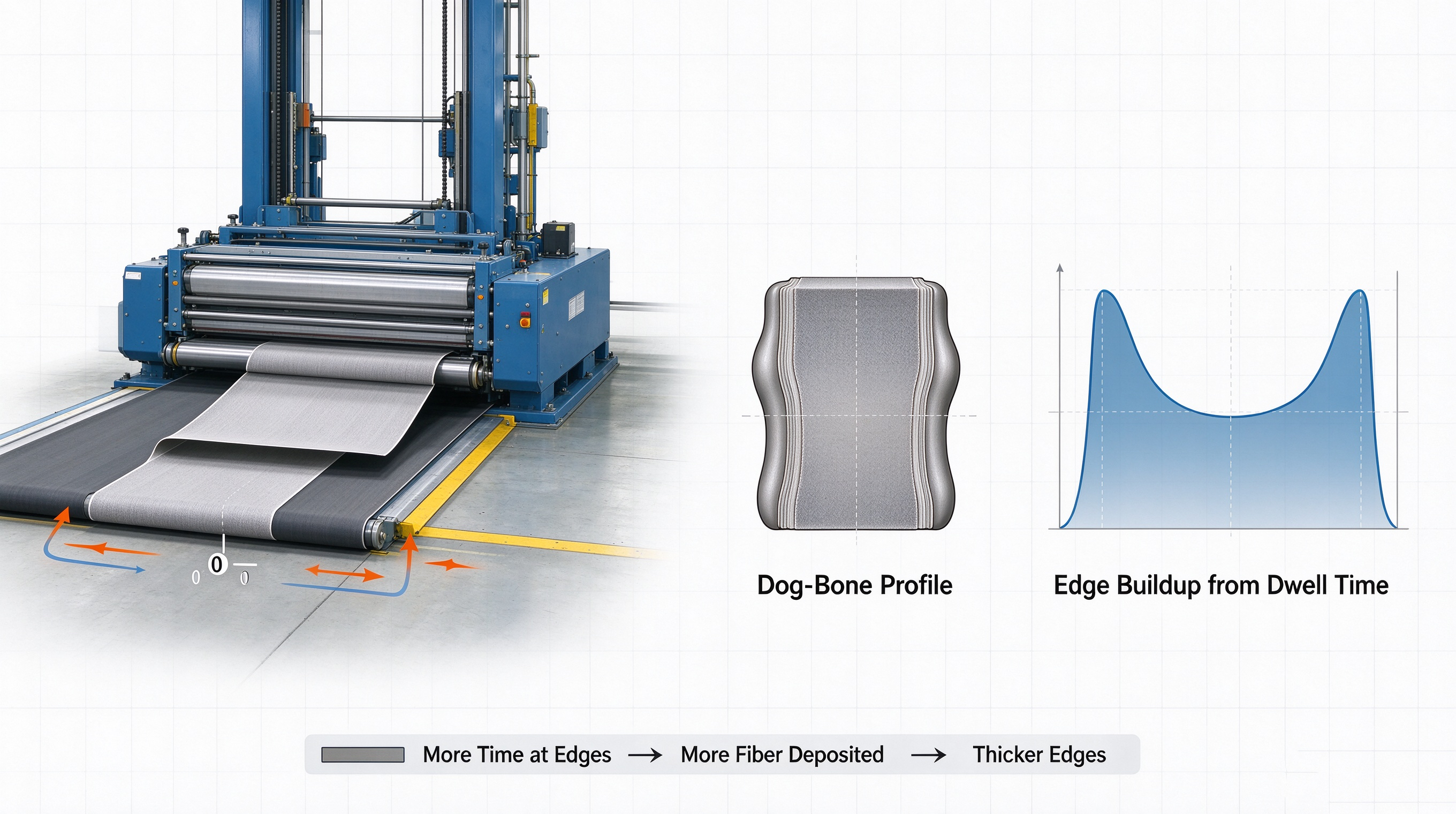

يؤدي هذا الترسيب غير المتساوي للألياف إلى مقطع عرضي مميز يُعرف باسم ملف تعريف "عظم الكلب". إذا قمت بتقطيع الويب ذو الطبقات وعرضته من النهاية، سيبدو المركز مسطحًا وموحدًا نسبيًا، بينما تنتفخ الحافتان بشكل أكثر سمكًا. يؤدي هذا التشوه المادي إلى تشويه معامل التباين (CV%) بشدة في الاتجاه العرضي (CD). يشير ارتفاع نسبة CD CV إلى سوء توزيع الوزن. يحاول المشغلون غالبًا إصلاح هذه المشكلة عن طريق زيادة إجمالي وزن الويب لضمان تلبية المركز للحد الأدنى من المواصفات. هذه العادة التشغيلية لا تؤدي إلا إلى تفاقم الحواف الثقيلة وهدر المزيد من المواد الخام.
وقت السكون الميكانيكي ليس هو المتغير الوحيد. عند سرعات الإنتاج العالية، تؤثر القوى الديناميكية الهوائية بشكل كبير على وضع الألياف. تولد الحركة السريعة للعربات تيارات هوائية مضطربة يمكنها رفع وطي الشبكة الخفيفة الوزن قبل أن تصل إلى ساحة الأرضية. تبلغ هذه التيارات الهوائية ذروتها في الاضطراب عند الحواف حيث تنعكس العربة. يتقلب توتر المئزر أيضًا قليلاً خلال هذه التغيرات الاتجاهية السريعة. يؤدي الارتخاء الطفيف في المآزر المصنوعة من الكربون أو PVC إلى انزلاق الشبكة أو تجمعها، مما يؤدي إلى تفاقم تراكم الألياف عند الحواف.
يجب عليك تحديد المشكلة قبل تنفيذ أي حل. إن الاعتماد على عمليات الفحص البصري أو التقديرات التقريبية لسمك الحافة يفشل في توفير البيانات اللازمة لتحسين العملية. تحتاج المنشآت إلى أبعاد تقييم صارمة وقابلة للقياس لتحديد مدى خطورة تراكم الحافة لديها وتتبع فعالية الإجراءات التصحيحية. يتضمن ذلك إنشاء مقاييس أساسية لتوزيع الوزن، وحساب النسب المئوية الدقيقة للنفايات، ومراقبة العيوب الثانوية في اتجاه مجرى النهر.
المقياس الأكثر أهمية لتوحيد الويب هو معامل التباين عبر الاتجاه (CD CV٪). يقيس هذا التشتت الإحصائي للوزن الأساسي للويب عبر عرضه بالكامل. ولحساب ذلك بدقة، يجب على المشغلين أخذ عينات مادية متعددة عبر الويب أو الاعتماد على أجهزة قياس المسح المضمنة. التفاوتات الصارمة إلزامية للتطبيقات المتقدمة. في المنسوجات الطبية ومناديل سبونليس، يؤدي تراكم الحواف الشديد إلى تغيير هندسة الألياف. وهذا يضر بكل من قوة الشد وامتصاص السوائل. إذا تجاوزت نسبة CD CV% الحدود المقبولة، فسيفشل المنتج النهائي في اختبار ضمان الجودة.
تطبيق محبوكة | هدف CD CV٪ المقبول | تأثير تراكم الحواف الشديدة |
|---|---|---|
المنسوجات الطبية (العباءات والستائر) | < 2.0% | حاجز السوائل المخترق، وقوة التماس الضعيفة، واختبارات الرأس الهيدروستاتيكية الفاشلة. |
مناديل سبونليس | < 3.0% | احتباس السوائل غير المتناسق، وأداء المسح غير المتساوي، وتوزيع المستحضر السيئ. |
لباد السيارات | < 4.0% | ضعف العزل الصوتي وعيوب التشكيل والتشكيل أثناء التشكيل الحراري. |
المنسوجات الأرضية | < 5.0% | فشل الإجهاد الموضعي تحت أحمال التربة الثقيلة، ونفاذية المياه غير المتكافئة. |
يعد تقليم الحواف حقيقة ضرورية في مجال التصنيع غير المنسوج، لكن التقليم المفرط يدمر الربحية. لحساب مخلفات قطع الحواف، قم بقياس عرض القطع الحالي على جانبي الويب ومقارنته مع الحد الأدنى المطلق لعرض الهدف المطلوب للحواف النظيفة. احسب التكلفة السنوية لهذه الألياف المهدرة. حتى إذا تم إعادة تدوير الألياف المشذبة مرة أخرى إلى خط الخلط، فسيتم فقدان الطاقة والعمالة والوقت الذي تستغرقه الماكينة في معالجة تلك الألياف في المرة الأولى بشكل دائم. بالنسبة للألياف عالية القيمة مثل الأراميد أو الكربون أو المكونات الثنائية المتخصصة، تتزايد هذه الخسارة المالية بسرعة.
نادرًا ما يعزل تراكم الحواف نفسه إلى مرحلة الطبقات؛ فهو ينشئ سلسلة من المقاييس الثانوية التي يجب تتبعها. في خطوط ثقب الإبرة، تتبع معدل كسر الإبرة على وجه التحديد عند الحواف الخارجية للنول. في أفران الربط الحراري، راقب الترابط غير المستوي حيث تفشل الحواف الكثيفة في الوصول إلى درجة الحرارة الأساسية المطلوبة بينما يزيد المركز عن الروابط. في تطبيقات الطلاء، تتبع التناقضات في التقاط المواد الكيميائية. إن ربط هذه العيوب النهائية مباشرة بملف الاتجاه المتقاطع يوفر صورة كاملة للمشكلة ويساعد في تبرير النفقات الرأسمالية للترقيات.
بالنسبة للمنشآت التي تقوم بتشغيل المعدات القديمة بدون برامج تحديد مواصفات متقدمة، يعتمد التخفيف الفوري على التعديلات الميكانيكية والتشغيلية ذات النفقات الرأسمالية المنخفضة. في حين أن هذه التعديلات لا يمكن أن تتحدى فيزياء مدة بقاء النقل، إلا أنها تمنع المشكلة من التفاقم. تركز هذه الحلول على تحسين التعامل مع الويب، والتحكم في التوتر، وإدارة البيئة الديناميكية الهوائية داخل الماكينة.
التوتر المستمر عبر كامل عرض المآزر أمر غير قابل للتفاوض. يؤدي الشد غير المتساوي في بكرات المئزر إلى انزلاق الشبكة محليًا. عندما ينزلق النسيج أثناء عكس حامل الحامل بسرعة عالية، فإنه يطوي على نفسه، مما يؤدي إلى تفاقم التشوه عند الحواف بشكل كبير. يجب على فرق الصيانة فحص أدلة التتبع وأسطوانات الشد الهوائية بانتظام. يجب أن تظل المآزر مسطحة ومشدودة تمامًا. يتطلب أي تمدد أو اهتراء حافة أو تدهور في مادة المئزر استبدالًا فوريًا للحفاظ على التحكم المطلق في الويب.
التحكم في المسودة هو عملية موازنة دقيقة على أرضية الإنتاج. يجب على المشغلين إدارة نسب السرعة بين وحدة توزيع البطاقات ومآزر التغذية والمئزر الأرضي. الحفاظ على تيار بسيط (توتر) يحافظ على الويب مسطحًا ويمنع الترهل بين نقاط النقل. يؤدي الإفراط في تيار الهواء إلى تمزيق الشبكة الرقيقة، بينما يؤدي الإفراط في التغذية إلى ثنيها وثنيها. ويضمن ضبط هذه السرعات دخول الويب إلى منطقة الطبقات بسلاسة. تعمل إدارة المسودة المناسبة على تقليل تجمع الألياف غير المنتظم الذي يحدث غالبًا عند نقاط الانعكاس.
تستخدم بعض الأنظمة القديمة القيود المادية للتحكم في وضع الألياف. تساعد أدلة الحواف الميكانيكية والحواجز الديناميكية الهوائية على إدارة تدفق الهواء المضطرب الناتج عن العربات المتحركة. من خلال توجيه تيارات الهواء بعيدًا عن حواف الشبكة، تقلل الحواجز من احتمالية انقلاب الشبكة أو طيها. تأتي أدلة الحافة المادية مع قيود كبيرة. أي اتصال مادي مع الشبكة المتحركة يخاطر بتمزق الألياف، وتوليد الكهرباء الساكنة، وخلق عيوب جديدة تمامًا. استخدم الأدلة المادية بحذر واحتفظ بها بدقة لتجنب تلف الويب غير المقصود.
ومن أجل التخلص من هذا المظهر المتطرف حقًا، يجب على الشركات المصنعة الاستثمار في التدخلات التكنولوجية ذات النفقات الرأسمالية العالية والعائد على الاستثمار المرتفع. تعالج هذه الحلول الحديثة السبب الجذري للمشكلة: وقت بقاء النقل. ومن خلال معالجة حركيات الآلة ودمج بيانات مراقبة الجودة في الوقت الفعلي، توفر هذه التقنيات توزيعًا دقيقًا للوزن عبر عرض الويب بالكامل.
الطريقة الأكثر فعالية لتقليل تراكم الحواف هي التنميط الحركي الموجه بواسطة المؤازرة. في الأنظمة الحديثة، تتحكم محركات مؤازرة مستقلة في العربات العلوية والسفلية. يتيح ذلك لوحدة التحكم المنطقية القابلة للبرمجة (PLC) تغيير سرعة الحامل عمدًا أثناء تحركه عبر الويب. يتسارع Cross Lapper بدقة عندما يقترب من نقطة الانعكاس. من خلال التسريع أثناء الدوران، تقوم الماكينة بإيداع ألياف أقل عند الحواف، مما يؤدي إلى تحييد وقت المكوث بشكل فعال وتسطيح ملف تعريف الويب النهائي.
يصل التنميط الحركي إلى إمكاناته الكاملة عند إقرانه بنظام التحكم في الوزن ذو الحلقة المغلقة. يدمج هذا الإعداد ماسحًا ضوئيًا مضمّنًا للوزن - عادةً ما يكون مقياسًا للأشعة السينية أو مقياس بيتا - ويتم وضعه في اتجاه مجرى النهر بعد مرحلة الترابط. يقوم الماسح الضوئي بقياس ملف تعريف الاتجاه المتقاطع بشكل مستمر ويقوم بتغذية هذه البيانات في الوقت الفعلي مرة أخرى إلى PLC. إذا اكتشف الماسح الضوئي أن الحواف أصبحت ثقيلة جدًا، يقوم النظام تلقائيًا بضبط سرعات المؤازرة لتصحيح الوضع. يؤدي هذا التدخل الآلي إلى التخلص من تخمينات المشغل ويضمن جودة متسقة بعد اللفة.
تتصرف الألياف المختلفة بشكل مختلف في ظل ظروف الطبقات عالية السرعة. قد يتسبب ملف تعريف السرعة الحركية الذي يعمل على تسطيح شبكة PET الثقيلة بشكل مثالي في ظهور حواف رفيعة على شبكة فيسكوز خفيفة الوزن. تتضمن تقنيات ملفات التعريف الحديثة برامج إدارة الوصفات التي يمكن الوصول إليها عبر واجهة الآلة البشرية (HMI). يقوم المشغلون بحفظ منحنيات حركية محددة، ونسب السحب، وسرعات المئزر لكل منتج فريد يقومون بتشغيله. عند تغيير المنتجات، يقوم المشغل ببساطة بتحميل الوصفة. يؤدي هذا إلى تقليل خردة التغيير بشكل كبير ويضمن وصول الماكينة إلى المواصفات المستهدفة فور بدء التشغيل.
تمتد عواقب المظهر الجانبي السيئ للاتجاه المتقاطع إلى ما هو أبعد من عملية الطبقات. يؤدي تراكم الحواف إلى إنشاء تأثير متتالي يؤدي إلى تدهور جودة المنتج النهائي، وتسريع تآكل الماكينة، وتعطيل عمليات التشطيب الثانوية. يعد فهم هذه التأثيرات النهائية أمرًا بالغ الأهمية لتبرير الاستثمارات في تكنولوجيا تحديد الملفات والحفاظ على كفاءة المصنع بشكل عام.
في تطبيقات ثقب الإبرة، تتسبب الحواف الثقيلة في إحداث فوضى في النول. تم تصميم الإبر الشائكة لاختراق كثافة معينة من الألياف. عندما تصطدم بحواف كثيفة وثقيلة، فإنها تواجه مقاومة شديدة. وهذا يسبب اختراقًا غير متساوٍ للإبرة وانحرافًا شديدًا للإبرة. والنتيجة هي زيادة كبيرة في تآكل الإبرة والكسور المتكررة عند الحواف الخارجية للوحة الإبرة. تختلف الحواف الكثيفة عن المركز الرقيق حيث تسحب الشبكة عبر النول، مما يتسبب في تشوهات موضعية وقوة شد غير متناسقة عبر عرض القماش.
تعتمد خطوط سبونليس على نفاثات الماء عالية الضغط لتشابك الألياف. يجب أن يظل توزيع ضغط الماء متساويًا تمامًا. عندما تمر شبكة ذات حواف ثقيلة تحت المتشعبات، تضرب نفاثات الماء كتلة أكثر كثافة من الألياف عند الحواف وكتلة أرق في المركز. يؤدي هذا إلى حواف صلبة متشابكة بشكل زائد ومركز ضعيف متشابك. يؤدي هذا التناقض إلى الإضرار بهندسة الألياف الفريدة المطلوبة للمناديل عالية القوة، مما يؤدي إلى أداء منتج ضعيف أثناء استخدام المستهلك وفشل فحوصات الجودة الأساسية.
تعتبر عمليات التشطيب الثانوية حساسة للغاية لتغيرات السُمك. أثناء الحشو أو الطلاء، يمر الويب عبر بكرات ثقيلة. إذا كانت الحواف أكثر سمكًا بكثير من المركز، فإن بكرات القطع تضغط على الحواف بإحكام ولكنها تفشل في ممارسة الضغط الكافي على مركز الشبكة. يؤدي هذا إلى التقاط المواد الكيميائية بشكل غير متساوٍ، مما يؤدي إلى عدم تناسق الصباغة، أو ضعف تثبيط اللهب، أو ضعف تطبيق المادة اللاصقة. في الأقمشة غير المنسوجة المركبة، يؤدي هذا النقص في الضغط الموحد إلى خلق مخاطر عالية من التصفيح بين الطبقات.
تعمل المراحل النهائية من الإنتاج - الصقل واللف - على تضخيم مشكلات تراكم الحواف. تمر الحواف السميكة عبر لفافة تقويم ساخنة بشكل مختلف عن المركز، مما يؤدي إلى إنشاء هوامش صلبة وهشة. عند لف اللفة الرئيسية النهائية، تتكدس هذه الحواف السميكة فوق بعضها البعض طبقة بعد طبقة. يؤدي هذا إلى إنشاء أشرطة صلبة في نهايات اللفة بينما يظل المركز ناعمًا وإسفنجيًا. تتسبب الأشرطة الصلبة في تحويل اللفة إلى تلسكوب، مما يجعلها غير مستقرة للتخزين ويصعب للغاية قطعها بدقة أثناء عمليات التحويل.
يعد تراكم الحواف المتقاطعة تحديًا جسديًا متأصلًا لا يمكن القضاء عليه بالكامل من خلال التعديلات الميكانيكية وحدها. يتطلب تحقيق ملف تعريف قرص مضغوط مسطح تحديد سرعة الحركة الحركية. يجب على المنشآت التي تقوم بتشغيل أقمشة غير منسوجة ذات هامش مرتفع أو خفيفة الوزن أن تعطي الأولوية للحلقة المغلقة، والتنميط الموجه بواسطة المؤازرة لحماية ربحيتها. قد تعتمد المنشآت التي تقوم بتشغيل اللبادات الصناعية الثقيلة مؤقتًا على أدوات التحكم في السحب والشد المُحسّنة، ولكن في النهاية، فإن تكلفة تقليم الحواف المهدرة تجبر على الترقية. للمضي قدمًا بشكل فعال، قم بتنفيذ الخطوات التالية:
قم بإجراء تدقيق شامل لنسبة السيرة الذاتية الحالية للقرص المضغوط الخاص بك عبر جميع خطوط الإنتاج باستخدام العينات المادية أو بيانات الماسح الضوئي المضمنة.
قم بقياس نفايات حواف الحواف بدقة وحساب الخسارة المالية السنوية في المواد الخام.
افحص شد المئزر الحالي وأدلة التتبع ونسب المسودة لإنشاء خط أساس ميكانيكي مستقر قبل محاولة ترقيات البرامج.
أنشئ نموذجًا لعائد الاستثمار يقارن تكلفة الألياف المهدرة مقابل النفقات الرأسمالية لترقية ملفات التعريف.
قم بالتشاور مع الشركات المصنعة للمعدات غير المنسوجة من المستوى الأول لتقييم جدوى التعديل التحديثي للإطارات الموجودة لديك مقابل الاستبدال الكامل.
ج: تتباطأ العربة لعكس الاتجاه ثم تتسارع عائدة عبر ساحة الأرضية. يؤدي هذا الوقت الممتد عند الحواف إلى إيداع شبكة من الورق أكثر من المركز. نظرًا لأن آلة تمشيط المنبع تغذي الألياف بمعدل ثابت، فإن الإيقاف المؤقت الفعلي عند نقاط الانعكاس يخلق بشكل طبيعي حواف أكثر سمكًا وأثقل مقارنة بالمظهر المركزي المسطح.
ج: يستخدم التنميط الحركي محركات مؤازرة لتغيير سرعة النقل ديناميكيًا. من خلال تسريع الحامل بشكل متعمد عند نقاط الانعكاس، تقوم الماكينة بإيداع ألياف أقل عند الحواف. يعوض هذا الاختلاف في السرعة تغير الاتجاه، مما يؤدي إلى تحييد وقت المكوث بشكل فعال وتسطيح ملف تعريف وزن الويب النهائي عبر العرض بالكامل.
ج: يمنع شد المئزر بشكل مناسب انزلاق الشبكة وطيها، مما يؤدي إلى تفاقم تشويه الحافة. ومع ذلك، لا يمكن لتعديلات التوتر وحدها التغلب على وقت المكوث الفعلي الناتج عن انعكاس النقل. يعد الحفاظ على مآزر مشدودة وجيدة التتبع شرطًا أساسيًا للتعامل المستقر مع الويب، ولكنه بمثابة معيار تشغيلي أساسي وليس علاجًا كاملاً للحواف الثقيلة.
ج: يدمج نظام الحلقة المغلقة ماسحًا ضوئيًا للوزن الأساسي لقياس ملف تعريف الوزن عبر الاتجاه في الوقت الفعلي. يقوم بتغذية هذه البيانات المستمرة مرة أخرى إلى وحدة التحكم المنطقية القابلة للبرمجة. يقوم النظام بعد ذلك تلقائيًا بضبط سرعات النقل المؤازرة لتصحيح تراكم الحواف الناشئة أو البقع الرقيقة دون الحاجة إلى تدخل المشغل اليدوي.
ج: تخلق الحواف السميكة ضغطًا غير متساوٍ عندما تمر الشبكة عبر بكرات القطع. يؤدي هذا إلى التقاط مواد كيميائية غير متناسقة أثناء عمليات الحشو أو الطلاء. في الأقمشة غير المنسوجة المركبة، يؤدي عدم وجود ضغط موحد عبر العرض إلى حدوث مشكلات خطيرة في التصفيح عند محاولة ربط طبقات الويب المتعددة معًا بشكل آمن.
ج: تجبر الحواف الثقيلة الإبر الشائكة على اختراق كتلة ألياف أكثر كثافة من المقصود. تؤدي هذه المقاومة إلى رسم غير متساوٍ للنسيج عبر النول، وتآكل سريع للإبرة، وكسر متكرر للإبرة. في نهاية المطاف، فإنه ينتج نسيجًا ذو قوة شد غير متناسقة وكثافة متفاوتة عبر عرضه.
ج: نعم، يمكن للمشغلين تحديث بعض الإطارات الميكانيكية القديمة بمحركات مؤازرة وأنظمة تحكم محدثة. ومع ذلك، يجب أن يمتلك الإطار الميكانيكي الحالي والمحامل الصلابة الهيكلية للتعامل مع التسارع والتباطؤ السريع الذي تتطلبه برامج التنميط الحديثة. ستعاني الإطارات الضعيفة من اهتزازات شديدة وعطل ميكانيكي سابق لأوانه.
